静音止回阀的工作原理、结构及分类。

发布时间:2024-05-17 人气:1536

静音止回阀是一种依靠介质本身的流动,自动开启和关闭阀瓣,以防止介质倒流的阀门。它也被称为止回阀、单向阀、反向流动阀和背压阀。

静音止回阀是指阀瓣沿阀体垂直线滑动的止回阀。内螺纹止回阀只能安装在水平管道上。高压小口径止回阀上的阀瓣可以是一个球体。蝶式止回阀的阀体形状与截止阀相同(可与截止阀互换使用),因此其流体阻力系数较大。其结构与截止阀相似,其阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套。阀瓣导向套可在阀瓣导向套内自由升降。当介质向下游流动时,阀瓣被介质的推力打开。介质停止流动时,阀瓣自悬浮落在阀座上,防止介质倒流。直通式蝶式止回阀的介质进、出口通道与阀座通道垂直。对于垂直升降式止回阀,介质进、出口通道方向与阀座通道方向一致,其流阻比直通式小。

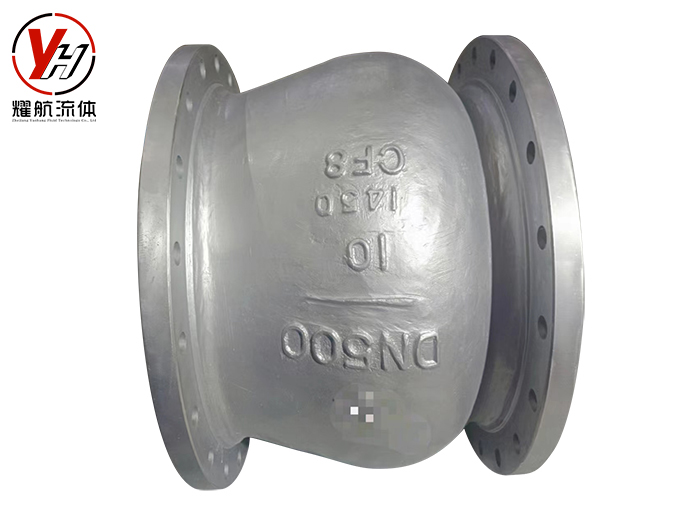

不锈钢静音止回阀

静音止回阀是一种止回阀,其阀瓣围绕阀座中的销旋转。碟式止回阀结构简单,只能安装在水平管道上,密封性能好。静音止回阀:阀瓣沿着阀体的管路滑动的阀门。管道止回阀是一种体积小、重量轻、加工工艺性好的新型阀门。是止回阀的发展方向之一。但流体阻力系数比旋启式止回阀略大。

静音止回阀工作原理及结构说明:

1、介质按规定方向流动时,阀瓣在介质的作用力下被打开。介质倒流时,由于阀瓣的自重和介质作用在阀瓣上的反向力,阀瓣与阀座密封面贴合紧密,从而达到阻止介质倒流的目的。

2、阀体和阀瓣的密封面采用不锈钢焊接而成。

3、静音止回阀结构长度应符合GB12221—1989的规定,法兰连接尺寸应符合JB/T79—1994的规定。
