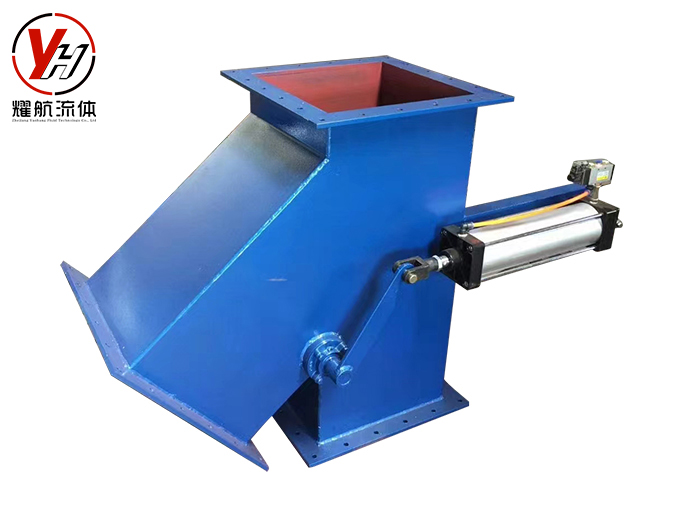

三通粉料阀主要由壳体、推动主轴、阀板、物料进出法兰口、（电动、手动、气动）驱动装置构成，利用驱动装置快速切换物料流通方向，适用于300度以下物料流向变化频繁的各种固体散装物料。
三通粉料阀进出料口可根据用户需要定做不同的角度如：45度、60度、55度、35度等，连接法兰分为方形法兰与圆形法兰两个系列，通用口径为150毫米至1000毫米分为几十种规格，驱动装置分为电动、手动、气动三种驱动方式。
三通粉料阀工作原理
三通粉料阀通过改变阀板的摆动方向，来实现粉状和粒状散料在自由落料过程中改变物料的落料方向，主要用在火力发电厂、水泥厂、冶金厂、化工原料厂的料仓或物料输送管路上。
三通粉料阀主要材质为碳钢板与不锈钢板焊接制成，在设计与制造上充分考虑了各种粉料的特性，具备不卡料、物料流通面积大、连接安装简易、运行平稳可靠、日常操作与维护简单等优点。
三通粉料阀外形尺寸表
规格型号 | 外径 | 中心距 | 内径 | 角度 | 高度 | 出口中心距离 | N-Φ |
PH20 | 300*300 | 250*250 | 200*200 | 45 | 560 | 600 | 8-Φ13 |
PH20 | 300*300 | 250*250 | 200*200 | 60 | 850 | 660 | 8-Φ13 |
PH30 | 400*400 | 350*350 | 300*300 | 45 | 700 | 400 | 8-Φ18 |
PH30 | 400*400 | 350*350 | 300*300 | 60 | 1000 | 850 | 8-Φ18 |
PH40 | 500*500 | 450*450 | 400*400 | 45 | 840 | 480 | 8-Φ18 |
PH40 | 500*500 | 450*450 | 400*400 | 60 | 1300 | 1040 | 8-Φ18 |
PH50 | 610*610 | 560*560 | 500*500 | 45 | 1000 | 585 | 12-Φ20 |
PH50 | 610*610 | 560*560 | 500*500 | 60 | 1500 | 1280 | 12-Φ20 |
PH60 | 720*720 | 660*660 | 600*600 | 45 | 1150 | 670 | 12-Φ20 |
PH60 | 720*720 | 660*660 | 600*600 | 60 | 1800 | 1450 | 12-Φ20 |
PH70 | 810*810 | 760*760 | 700*700 | 45 | 1300 | 755 | 16-Φ20 |
PH70 | 810*810 | 760*760 | 700*700 | 60 | 2000 | 1640 | 16-Φ20 |
PH80 | 800*800 | 800*800 | 800*800 | 45 | 1400 | 840 | 16-Φ20 |
PH80 | 920*920 | 860*860 | 800*800 | 60 | 2200 | 1830 | 16-Φ20 |
